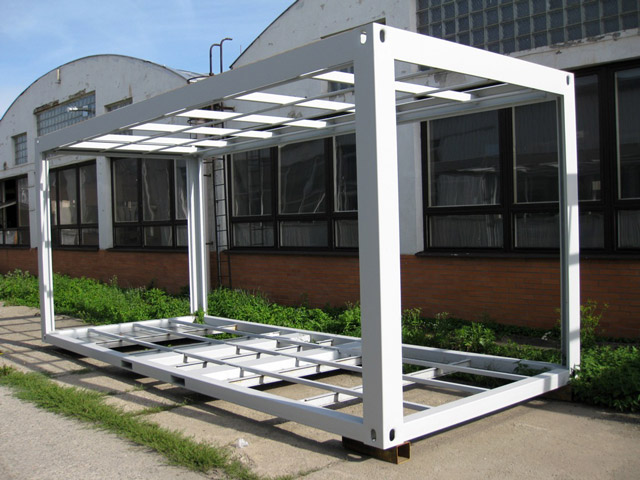

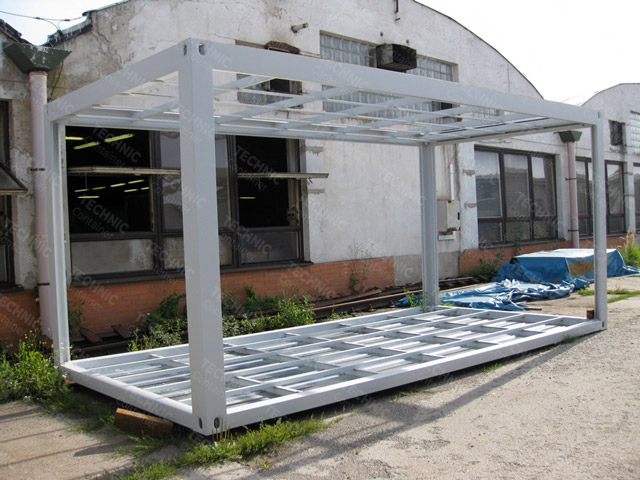

OCELOVÝ RÁM
Ocelové rámy jsou základní samonosnou stavební jednotkou každého modulového kontejneru. Nosná konstrukce je tvořena nastříhanými profily G,L,U případně speciálními z plechu S 235, jekly danných rozměrů, rohovými spodními a horními kostkami. Veškerý materiál je svařitelný v ochranné atmosféře CO2, povrchová úprava je základní antikorozní zinkofosfátovou barvou. Provedení dle ISO normy, DIN normy a normy RAL.
Zatížení standartního rámu u podlahy je 250 kg/m2, střechy 1,5O kg/m2. Toto zatižení však může
být rozdilné, nejčastěji vyšši, v návaznosti na pozdější technické provedení modulového kontejneru.
Standardní ocelový rám je ve dvojím provedení:
| Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (kg) | |
|---|---|---|---|---|
| A | 6055 | 2435 | 2800 | 2500 |
| B | 6055 | 2990 | 2800 | 2500 |
| Délka (mm) | Šířka (mm) | Výška (mm) | Hmotnost (kg) | |
|---|---|---|---|---|
| A | 6055 | 2435 | 2600 | 2300 |
| B | 6055 | 2990 | 2600 | 2500 |
Půdorys
Skladba podlahy
Skladba střechy
Prostorový pohled
Poznámka

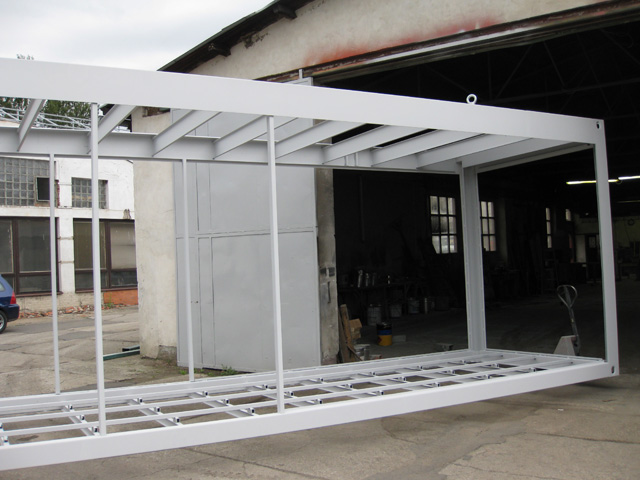

Standartní rámy nejsou vybaveny tunely pro manipulaci s vysokozdvižným vozíkem. Manipulace jeřábem pomocí otvorů (ok) navařených v horních kostkách kontejnerů.

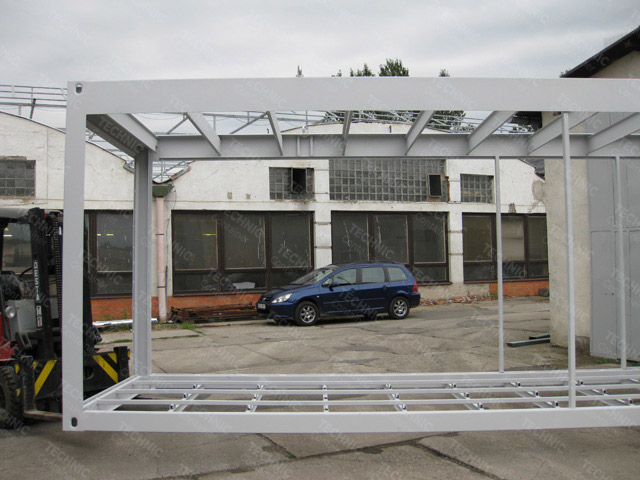

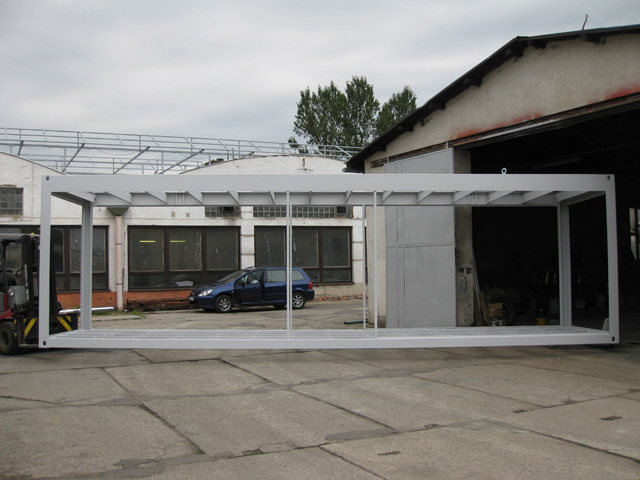

Atypické provedení ocelových rámů spočívá ve vyhotovení jakéhokoli jiného rozměru než uvádí standartizovaný typ. Jediným limitujícím faktorem je zde přeprava. Šíře 2990 mm zůstává délka může být libovolná až do 13 000 mm. V určitých případech za zvýšených přepravních nákladů může být šířka až do 4 000 mm a délka do 15 000 mm.
Delší rámy potřebují v konstrukci více nosných vzpěr, které se umisťují v 1/5 celkové délky rámu od kraje delší strany a to z obou stran. V případě že pozdější technické provedení modulového kontejneru neumožňuje použití nosných vzpěr. lze použít atypické řešení překlenutí třechy. Opět za zvýšených výrobních nákladů.
